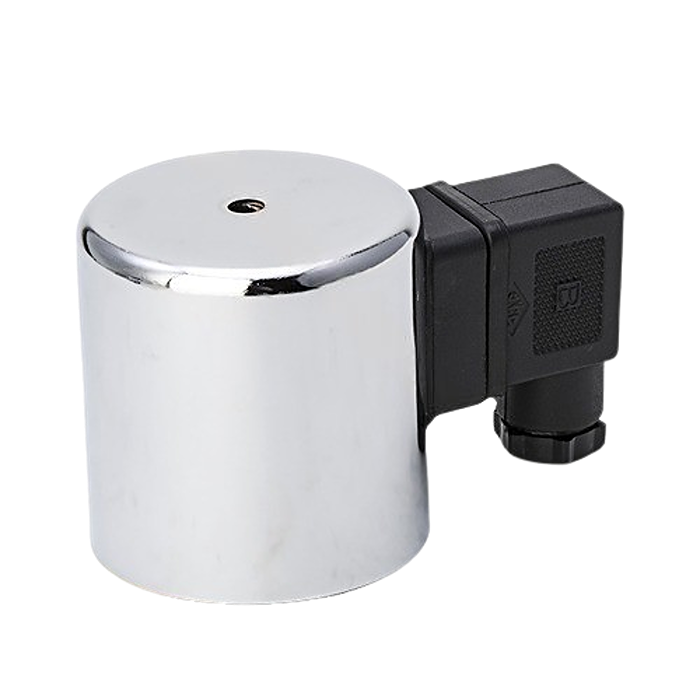

Катушка электромагнитная EL-12104 AC220V
Цену уточняйте
Катушка электромагнитного клапана производится в защитном корпусе и рассчитана на длительный срок службы. Стандартные коробки предлагаются с DIN коннекторами или под пайку. Литые корпусы изготавливаются из стали и пластика со степенью пылевлагозащиты IP65 и взрывозащиты IP67.
Катушки подходят только к электромагнитным клапанам Smart.
Артикул
EL-12104
Бренд
Smart
Серия катушки
EL-121
Напряжение катушки
AC220V
Мощность
23VA
ED
100%
Класс защиты
IP65
Внутренний диаметр
Ø15.3mm
LxWxH
48х47
Серия клапана
HF65022, HF65023, HF65024, HF65025, HF65042, HF65043, HF65044, HF65045, HF65021
Контактные номера для консультации:
Почта:
zakaz@pprogress.byОписание:
Электромагнитная катушка предназначена для изменения положения «открыто» или «закрыто» главного исполнительного механизма (мембраны или поршня) электромагнитного клапана.
Соленоидная катушка имеет медную обмотку, защищенную композитным диэлектрическим составом, которая помещается в металлический или литой пластиковый корпус. В зависимости от условий эксплуатации, температуры окружающей среды до + 60°С, и температуры среды, которая протекает через клапан (пар, вода и др.), катушки имеют два исполнения: под пайку или с дин коннектером.
Из катушки под пайку, выведены два провода фаза/ноль для переменного тока (AC) или плюс и минус +/- для постоянного тока (DC). Катушки под пайку в основном используются для паровых клапанов.
Катушки с дин разъемом (DIN-43650A), имеют три контакта: центральный – заземление, правый и левый фаза/ноль или плюс/минус. Полярность значения не имеет, как для переменного, так и для постоянного тока.
Катушки для клапанов SMART всех серий имеют степень защиты IP65 (пылевлагонепроницаемые).
Электромагнитная катушка EL-12104 AC220V устанавливается на фланцевый, чугунный электромагнитный клапан SMART серии HF65021/HF65022/HF65023/HF65024/HF65025 (НЗ); DN40, DN50, DN65, DN80, DN100 и HF65042/HF65043/HF65044/HF65045 (НО); DN50, DN65, DN80, DN100. Катушка выполнена в металлическом корпусе и имеет дин-коннектор (DIN-43650A), для вывода проводов к источнику питания AC220V.
Напряжение: переменный ток – AC220V; мощность: 23VA;
Габариты размеры: LxH: Ø48х47mm;
Диаметр штока — Ø15.3mm;
Допуск по напряжению: +/-10%;
Класс защиты: IP65.
Как опцию, для увеличения времени нахождения под напряжением электромагнитной катушки до 200 часов, и уменьшения ее энергопотребления и нагрева, можно использовать адаптер РТК-230.05.100 (регулятор тока катушки).
Для задания циклической работы электромагнитного клапана, на катушки с дин разъемом монтируются реле времени SMART HS39023 и HS39024.
